Переходы для ГНБ

КАЛЬКУЛЯТОР ПЕРЕХОДОВ (АДАПТЕРОВ, СТАРТОВЫХ ШТАНГ, САБСЕЙВЕРОВ)

Выберите интересующие параметры:

Резьба правого конца:

Тип соединения:

Резьба левого конца:

Тип соединения:


В машинах ГНБ используются замковые соединения конического и цилиндрического типа, все они предназначены для передачи крутящего момента и усилия на протягивание, т.е. усилие на разрыв либо на сжатие. К соединению применяют особые требования, так как в буровой колонне любой переходник, является концентратором напряжения, т.е. сочетание действующих не него сил, радиальных, осевых, а также передаточного момента больше, чем в буровой колонне, состоящих только из буровых штанг.

Мы подразделяем переходники стандартные, использующиеся производителем техники для технологических работ.

И нестандартны, использующие эксплуатанционщиками, отступающими от технологических работ, прописанных в инструкции производителем.

Виды переходников:

  1. Шпиндель
  2. Коннектор
  3. Штанга – быстросьем
  4. Адаптер
  5. Переходы, которые служат для присоединения к буровой колонне машин с другими техническими характеристиками. Это связано с аварийными ситуациями на объекте, когда основная машина не справляется с поставленными задачами, либо аварийное спасание буровой колонны.

  6. В раздел переходы можно добавить Специальные переходы:
  7. А) предназначенные для предварительного разрыхления породы, так называемые PRE CUTTER. Конструктивно, это изделие с резьбовым соединением PIN-BOX буровой штанги с наварными зубьями по периметру перехода, редко, когда в нем выведены отверстия под бентонит.

    Б) так называемые WEEPER SUB (плакальщики), переходы с резьбовым соединением PIN-BOX буровой штанги и имеющие форсунки, направленные в сторону буровой машины. Нужны для того чтобы задать дополнительную кинетическую энергию буровому раствору, избежать застоя бентонита в скважине и предотвратить оседание извлекаемой породы, вставляются чаще всего в середине буровой колонны, актуальны при большой длине бурения.

  8. Переход – скос под лопатку, предназначен для соединения буровой лопатки с пилотной штангой в том случае, если пилотная штанга имеет резьбу для присоединения разного вида вооружения (шарошечное долото, PDC долотья, винтовой забойный двигатель, скос и т.д.)
  9. Переход – проушина/вилка, предназначен для соединения бурового инструмента с вертлюгом.

Переход – важное и ответственное изделие, с предъявляемым к нему повышенным техническим требованием. Каждый вид перехода изготавливается согласно его применимости, допустим коннектор должен иметь твердость примерно 35 HRC и не должен сильно изнашивать буровую штангу. К остальным типам перехода твердость должна составлять примерно одинаковую с буровой штангой и изготавливаться из стали группы прочности P согласно ГОСТ 632-80.

C этим также спрашивают:

  1. Расширители для ГНБ
  2. Штанги для бурения
Коннектор VERMEER 16*20
Коннектор VERMEER 16*20 (SUB 16*20)

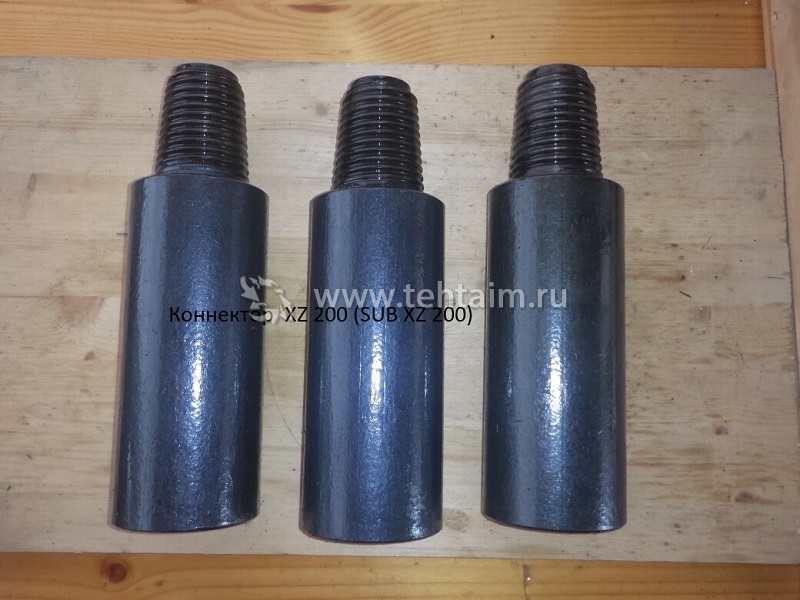

Коннектор XZ 200
Коннектор XZ 200 (SUB XZ 200)
Коннектор PIN XZ 200 NEW-BOX XZ 200
Коннектор PIN XZ 200 NEW-BOX XZ 200
Переходник  PIN  NC 23D-BOX 3650FS2
Переходник PIN NC 23D-BOX 3650FS2
Переходник  PIN NC 23 D-BOX V36*50FS2
Переходник PIN NC 23 D-BOX V36*50FS2
Переходник  СЕРЬГА 20Т-BOX DDW200
Переходник СЕРЬГА 20Т-BOX DDW200
Переходник PIN DDW200-BOX NC 23 D
Переходник PIN DDW200-BOX NC 23 D
Переходник PIN DW 3020M1-ст.штанга DW 4020
Переходник PIN DW 3020M1-ст.штанга DW 4020
Переходник PIN NC 23 D -BOX Vermeer 2440
Переходник PIN NC 23 D -BOX Vermeer 2440
Переходник PIN NC 26-BOX NC 23 D
Переходник PIN NC 26-BOX NC 23 D
Переходник PIN Vermeer 3650FS2-BOX NC 23 D
Переходник PIN Vermeer 3650FS2-BOX NC 23 D
Переходник PIN XZ 200 NEW-BOX Vermeer 2440
Переходник PIN XZ 200 NEW-BOX Vermeer 2440
Проушина мр 4000
Проушина мр 4000

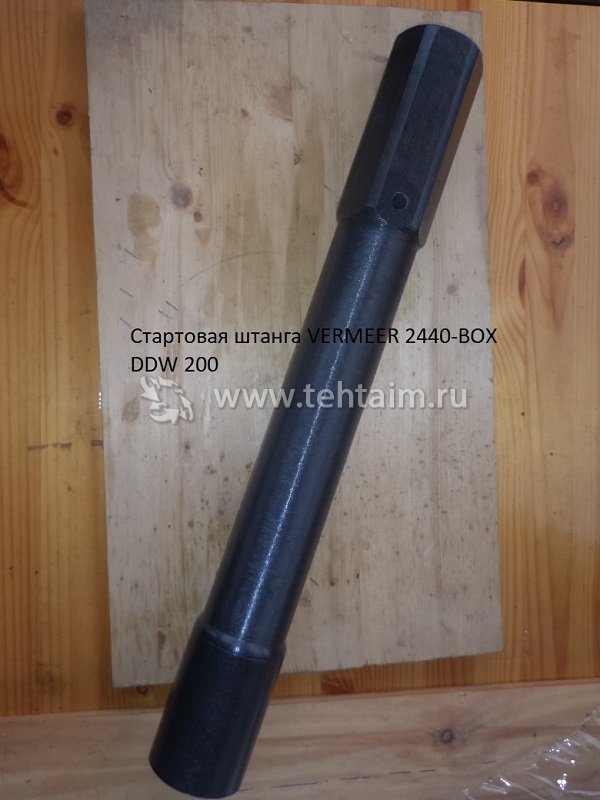

Стартовая штанга VERMEER 2440-BOX DDW 200
Стартовая штанга VERMEER 2440-BOX DDW 200
Переходник  ст.штанга  vermeer 16-20(36-50)-PIN 2IF
Переходник ст.штанга vermeer 16-20(36-50)-PIN 2IF
Коннектор  XZ 320
Коннектор XZ 320
