Ключевой этап подготовки для ГНБ работ — обустройство котлована. От его размера и конструкции зависит успех проходки под препятствием (дорогой, рекой, железнодорожными путями) и сохранность бурового оборудования. В этой статье разберем, для чего нужен этот технологический элемент, его стандартные размеры и особенности устройства.

Зачем нужен котлован?

Чтобы собрать бентонитовый раствор на входе и выходе, обустраивают два котлована — рабочий и приёмный. Их обустройство всегда зависит от ландшафта, характеристик грунта и ряда других заранее вычисленных факторов.

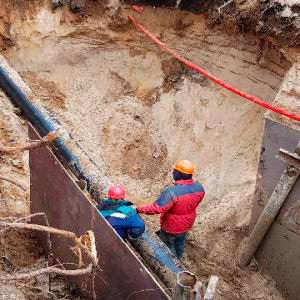

Стандартные размеры котлована ГНБ

На габариты стартового и приёмного котлованов для ГНБ влияют:

• конструктивные особенности бурового комплекса и стыковочных узлов;
• характеристики грунта;
• длина горизонтального прокола (зависит от вида коммуникации и типа преграды — трасса, водоём и т.д.).

Межкотлованное расстояние рассчитывается индивидуально.

Типовые размеры:

• Стартовый котлован (1 труба): 3 × 2 м (длина × ширина). Глубина: залегание верха трубы + 0,5 м.
• Приёмный котлован: глубина та же, размеры в плане обычно 2 × 2 м.
• Для двух и более труб: к ширине добавляют зазор от 100 мм на каждую следующую трубу.

Особенности устройства котлована ГНБ

Однозначного ГОСТа на размеры котлована под ГНБ не существует, так как параметры зависят от длины перехода, диаметра трубы (D), типа грунта и модели буровой установки. Однако инженерами выведены эмпирические (практические) формулы и стандарты.

• Рытьё котлованов разрешается только на участках, предусмотренных проектом производства работ (ППР). Эти данные обязательно фиксируются в технологической карте горизонтально-направленного бурения (ГНБ);
• До начала земляных работ геодезист выполняет разметку мест под каждый котлован;
• Рядом с точкой входа буровой установки необходимо оборудовать рабочую зону: для бурового агрегата, инструментов, расходных материалов и труб;
• В городских условиях точки котлованов для ГНБ разрабатываются как в грунте, так и на асфальтовом или ином дорожном полотне. Тип почвы (твёрдая или мягкая) не имеет значения;
• Стартовый котлован по размерам должен превышать финишный.
• Приступать к работе бурового комплекса можно только после того, как вырытые углубления будут проверены на полное соответствие всем нормативам.

Тесный, мелкий или не укрепленный котлован ГНБ — причина отклонения от траектории бурения трассы, порчи инструментов и травматизма. Доверив расчет размеров профессионалам, вы сократите риск поломок и простоев.
